設計段階での室内音環境の予測床衝撃音遮断性能の確保 ~数値シミュレーションを用いた取り組み

集合住宅の音環境性能においては、子どもの飛び跳ねなどにより発生する上階からの重量床衝撃音の対策が最も重要です。建物の重量床衝撃音遮断性能は、床の架構条件や間取りにより異なるため、建設前の設計段階において、性能を事前に予測する技術が求められます。当研究所では、集合住宅の新構法を検討する際、数値シミュレーションによる重量床衝撃音予測を実施することで、建物の性能確保に向け取り組んでいます。

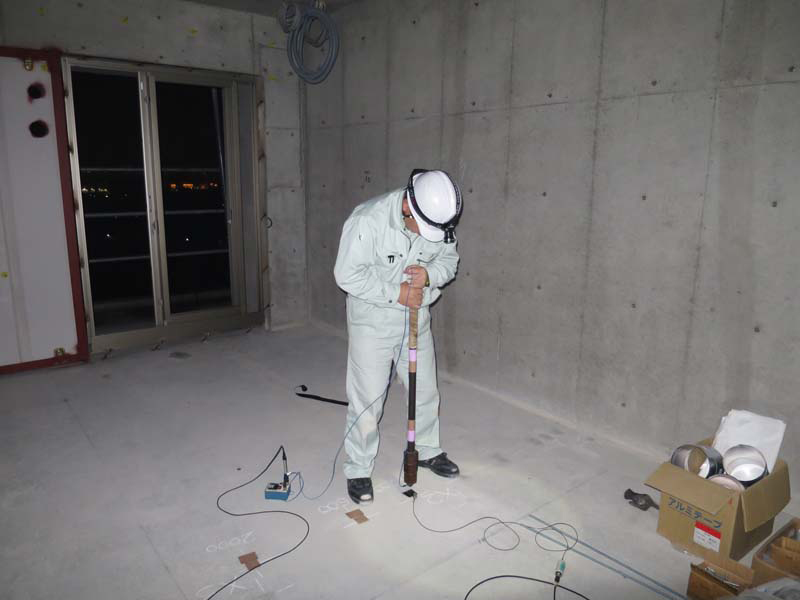

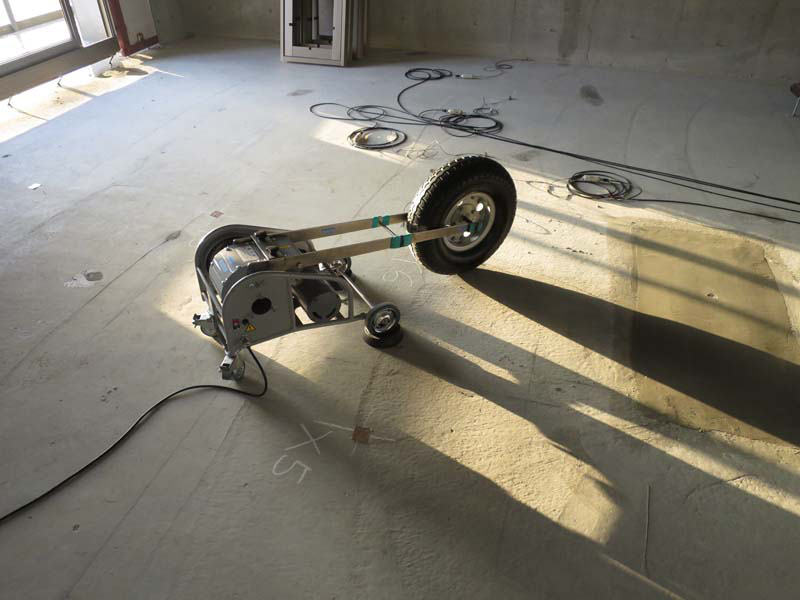

床振動の実測調査

施工中建物において、床振動の実測調査を行い、梁などの架構条件が床振動に与える影響を分析します。分析結果に基づき、床振動を数値シミュレーションにより精度よく再現する手法を検討します。

数値シミュレーションによる重量床衝撃音予測

床の架構条件を詳細に再現した数値シミュレーションにより、企画・設計段階の建物における重量床衝撃音遮断性能を予測します。シミュレーション結果に基づき、性能確保に向けた設計内容の改善を行います。

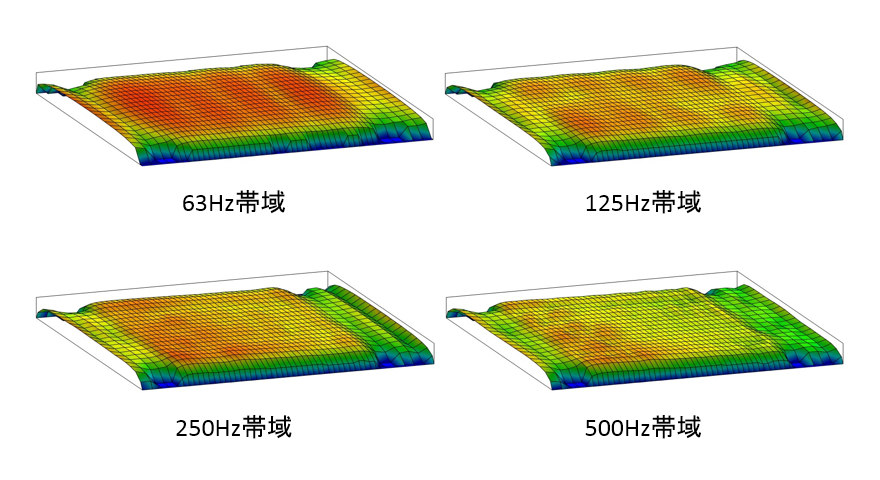

床振動の解析例
