概要

消音スリーブ・高性能防音ガラリは、当社が開発したレゾネータを用いた換気スリーブ用部材であり、交通騒音などが大きい立地条件において、換気風量を確保しつつ外部からの音の侵入を抑制する製品です。

• ※レゾネータとは
  共鳴器とも呼ばれ、ここでは、空気振動による共鳴現象を利用して音響エネルギーを吸収する機構を指します。

採用メリット

遮音の原理

自動車のマフラーの消音技術を応用し、ヘルムホルツレゾネータによる共鳴の効果で音のエネルギーを吸収します。

レゾネータの原理

換気スリーブ断面

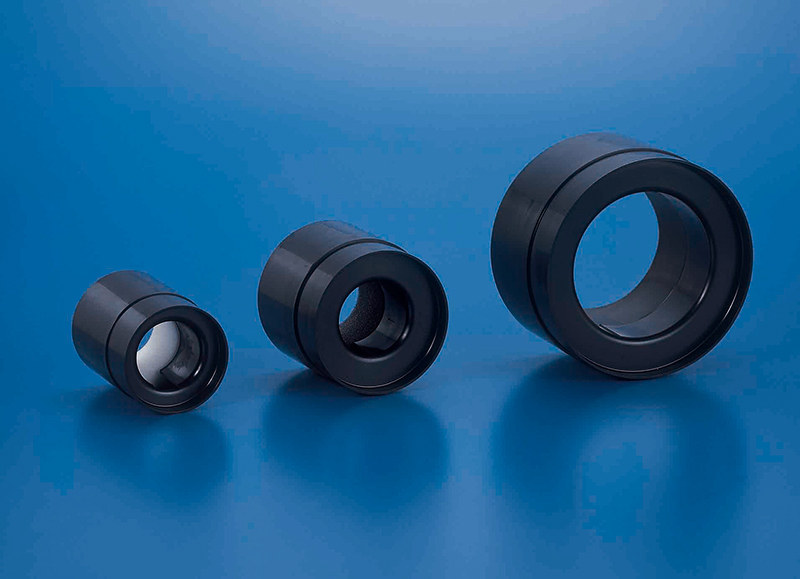

消音スリーブ

レゾネータと吸音材の組み合わせにより、遮音効果と通気性能を両立させます。

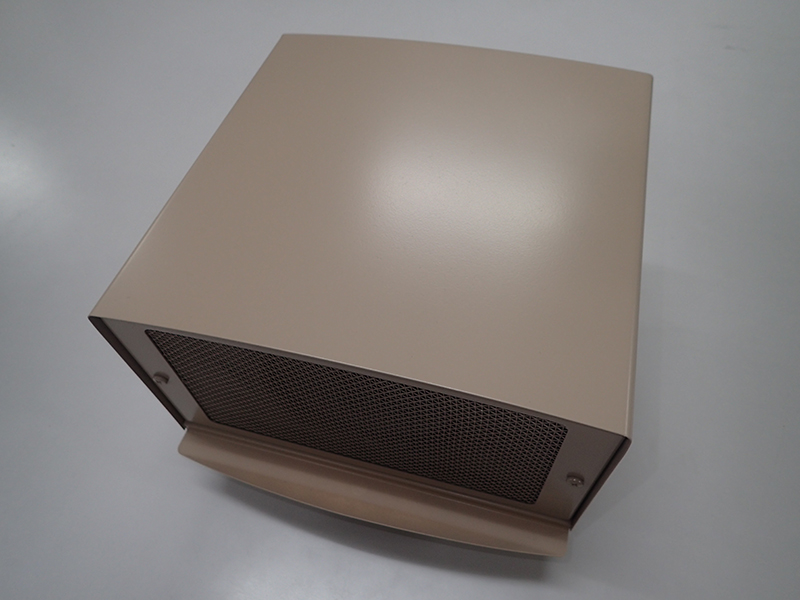

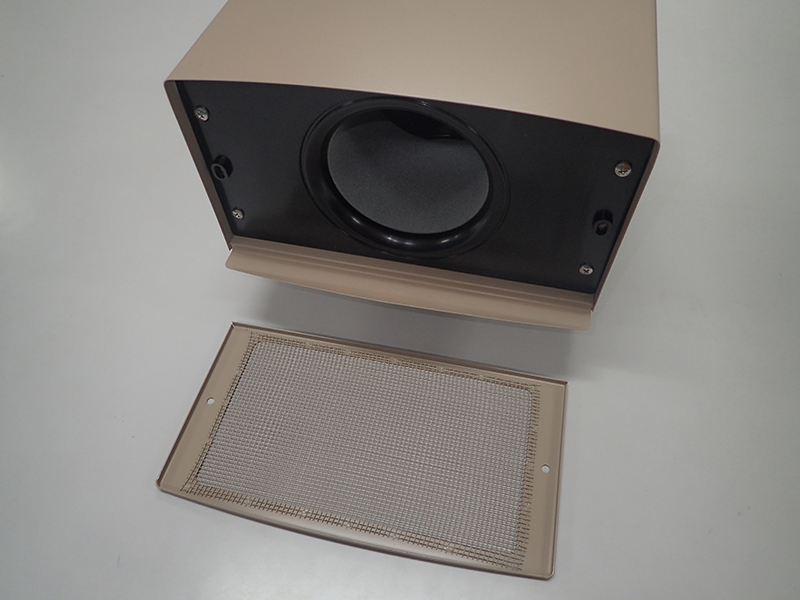

高性能防音ガラリ

レゾネータの効果で、従来品に比べ遮音性能を大きく向上させています。消音スリーブとの組み合わせにより、さらに高い遮音性能を発揮します。

開発の目的・背景

当研究所では、換気スリーブ仕様による遮音データの整備の為、実大実験住宅や実現場において検証実験を行っています。また、通気抵抗についても、各部材の組み合わせによる性能を試験装置により確認しており、結果に基づき集合住宅の住戸全体での通気性能を評価しています。
